價格
￥1,000.00
型號

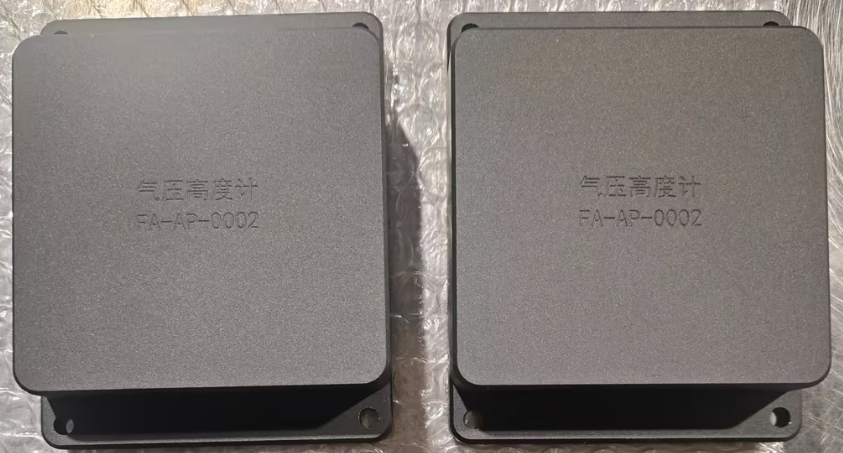

FA-AP-0002氣壓高度計
品牌
FH
所在地
陜西省 西安市
更新時間
2026-03-11 11:25:18
瀏覽次數
次
FA-AP-0002型氣壓高度計使用說明
一、產品特點
? 數字式輸出、精度高
? 適應溫度范圍寬、互換性強、年穩定性好
? 體積小、功耗低
? 抗潮濕、抗沖擊、抗震動性能好
二、產品描述
FA-AP-0002氣壓高度傳感器是我公司自行研制生產、用于測量海拔高度的氣壓高度計。選用高精度壓力傳感器，采用高性能MCU對檢測數據進行分析、處理、計算，并在全工作溫度范圍（-40℃～+85℃）對檢測信號進行溫度補償，*終得到的高度信號經過RS422/RS232（可選）接口輸出。
三、應用
1、汽車高度測量儀
2、慣性導航系統
3、海拔高度測量儀器
四、技術指標
|
高度量程(m) |
－1000m ～ ＋20000m |
|
|
電 源 |
電壓(v) |
DC9V～32V |
|
電流(mA) |
24V時10mA |
|
|
接口方式 |
RS422 |
|
|
工 作 環 境 |
工作溫度(℃) |
-40℃～+85℃ |
|
儲存溫度(℃) |
-55℃～+100℃ |
|
|
精度(m) |
±10 |
|
|
重量(g) |
＜300 |
|
|
體積(mm3) |
小于 100×80×22 |
|
五、插座定義（RS422接口）
產品端采用J30J-9ZKP型插座，配套插頭型號為J30J-9TJL。插座針腳信號定義如下：
|
針腳序號 |
信號定義 |
備注 |
|
PIN1 |
電源輸入正端 |
電源輸入端，DC9-30v |
|
PIN3 |
電源地端 |
|
|
PIN5 |
RS422_TX＋ |
RS422接口輸出端。選用隔離式RS422收發器模塊，RS422_GND與電源地隔離。 |
|
PIN6 |
RS422_TX－ |
|
|
PIN9 |
RS422_GND |
|
六、輸出格式
波特率：9600，1位起始位、8位數據位、1位偶校驗位，1位停止位。
輸出刷新率：10Hz±1Hz。通電后產品自動連續輸出數據，無須外部指令。
